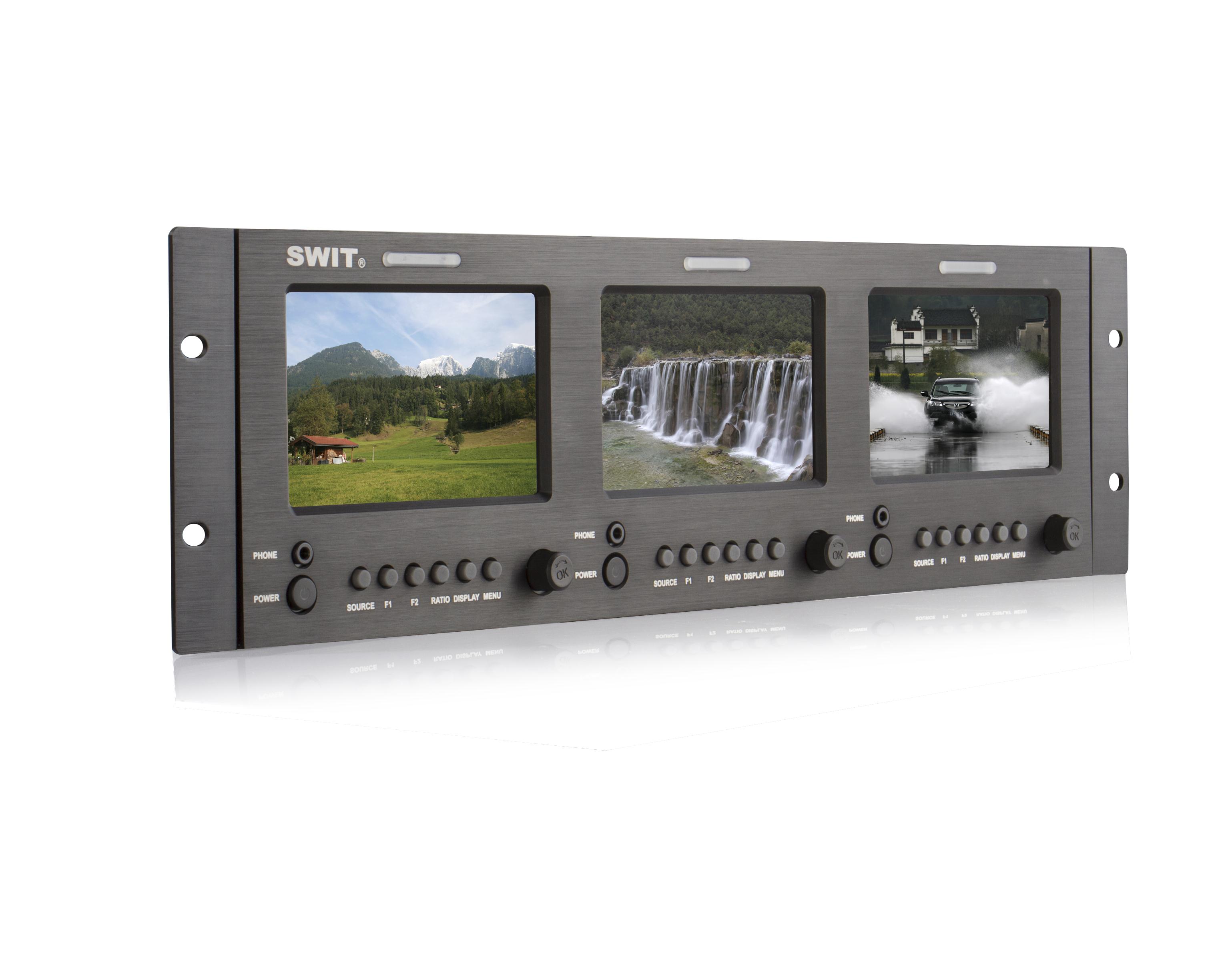

SWIT M-1051H, 3 màn hình kiểm tra 5-inch LCD, hỗ trợ SDI/HDMI. Độ phân giải 800x480, tỉ lệ tương phản 500:1. Hỗ trợ đầu vào 3G / HD / SD-SDI, HDMI, CVBS. Bộ chuyển đổi nguồn AC-DC, XLR 4-pin kết nối với đầu vào nguồn DC.

Mã sản phẩm: M-1051H | 237 lượt xem
0 điểm | 0 đánh giá
Hiện trạng: Hàng có sẵn
Xuất xứ: SWIT - Trung Quốc
Bảo hành: 12 tháng
Tải catalog sản phẩm
SWIT M-1051H

M-1051H 3 màn hình kiểm tra  LCD 7-inch, rắc cắm SDI/HDMI

◆ 3× 5-inch tấm nền FFS LCD, đền nền LED

◆ Gá đỡ chuẩn 19-inch 3U

◆ 800x480, tỉ lệ tương phản 500:1

◆ Vùng hiển thị 16:9 ( có thể hiệu chỉnh 4:3)

◆ Quét dưới / quét trên, vùng tập chung

◆ Tín hiệu đầu vào HD/SD-SDI, HDMI, CVBS

◆ Có thể theo dõi trạng thái âm thanh được nhúng vào

◆ Có thể thu phóng video trực tiếp và lật

◆ Đèn báo 3-color TALLY

◆ Chỉnh sửa TITLE theo ý muốn







3 Màn hình  LCD 7-inch 800 × 480

Tấm nền FFS LCD, đền nền LED

M-1051H cung cấp bộ màn hình kiểm tra 3× 5-inch FFS

(Fringe field switching) tấm nền LCD.

Độ phân giải 800×480 và đèn nền LED.

Độ sáng 350cd/m2, tỉ lệ tương phản 500:1.

Góc nhìn theo chiều ngang: 140° / dọc: 120°.

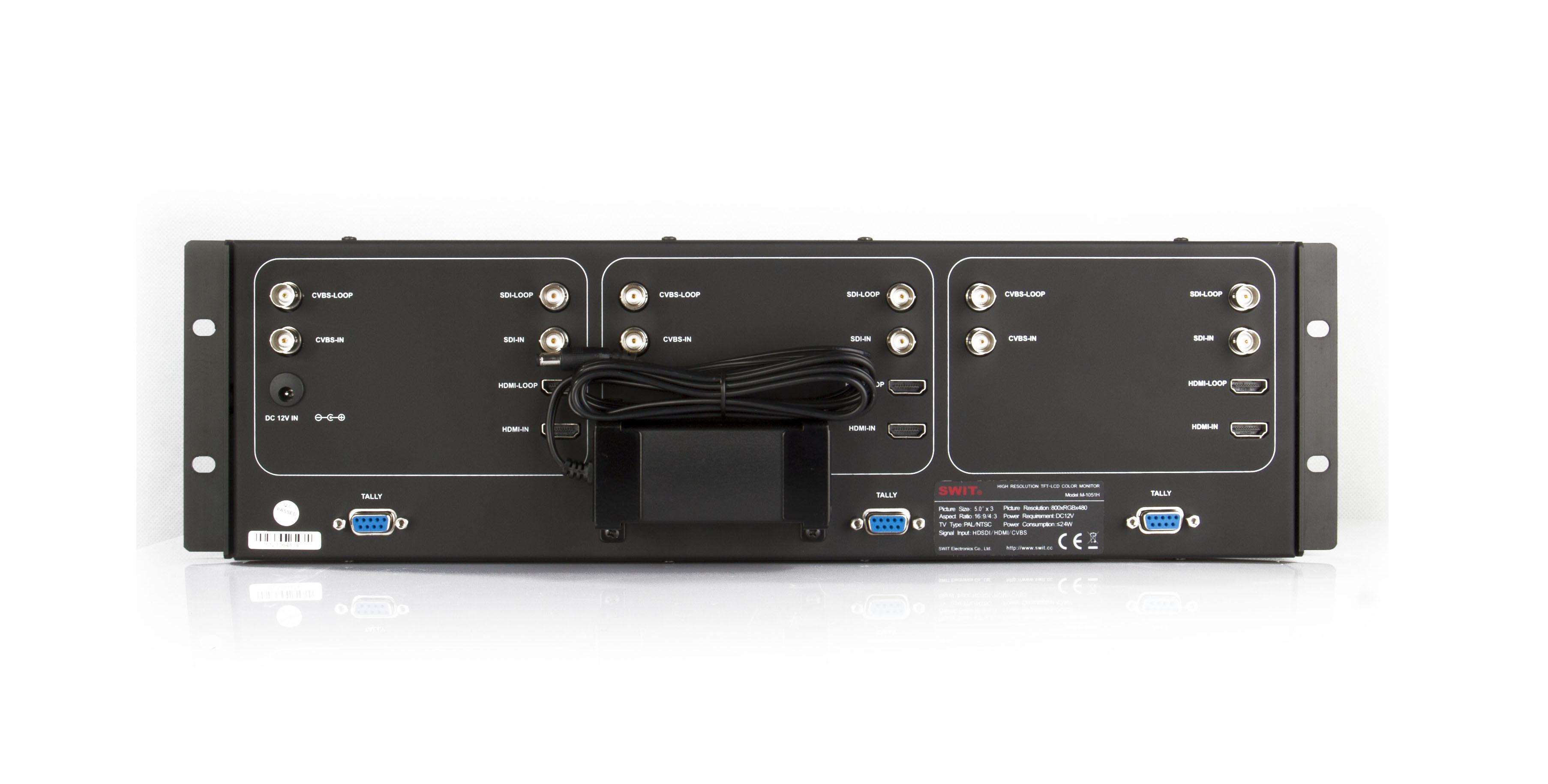

Nhiều đầu vào / đầu ra đa định dạng

Âm thanh 3G-SDI / HDMI / CVBS / L & R

Mỗi màn hình LCD của màn hình M-1051H hỗ trợ:

Ngõ vào 3G / HD / SD-SDI × 1

Ngõ ra kênh HDMI 3G / HD / SD-SDI × 1

Ngõ vào HDMI × 1

Ngõ ra kênh HDMI × 1

Ngõ vào CVBS × 1

Ngõ ra vòng lặp CVBS × 1







Giám sát âm thanh nhúng

Qua ổ cắm tai nghe 3,5 mm

M-1051H hỗ trợ tín hiệu âm thanh nhúng âm thanh SDI và HDMI (ch-1 và ch-2) qua ổ cắm tai nghe 3,5 mm.









Vùng tập chung và đánh dấu kích thước

Bạn có thể chọn tỷ lệ khung vùng tập chung từ 80%, 85%, 90% và 95% trong menu hệ thống. Và với đầu vào HD, màn hình có thể hiển thị điểm vùng 4: 3 trung tâm để giúp kiểm tra hình ảnh khi sử dụng ghi hình HD trong khi phát SD.



Cấp nguồn

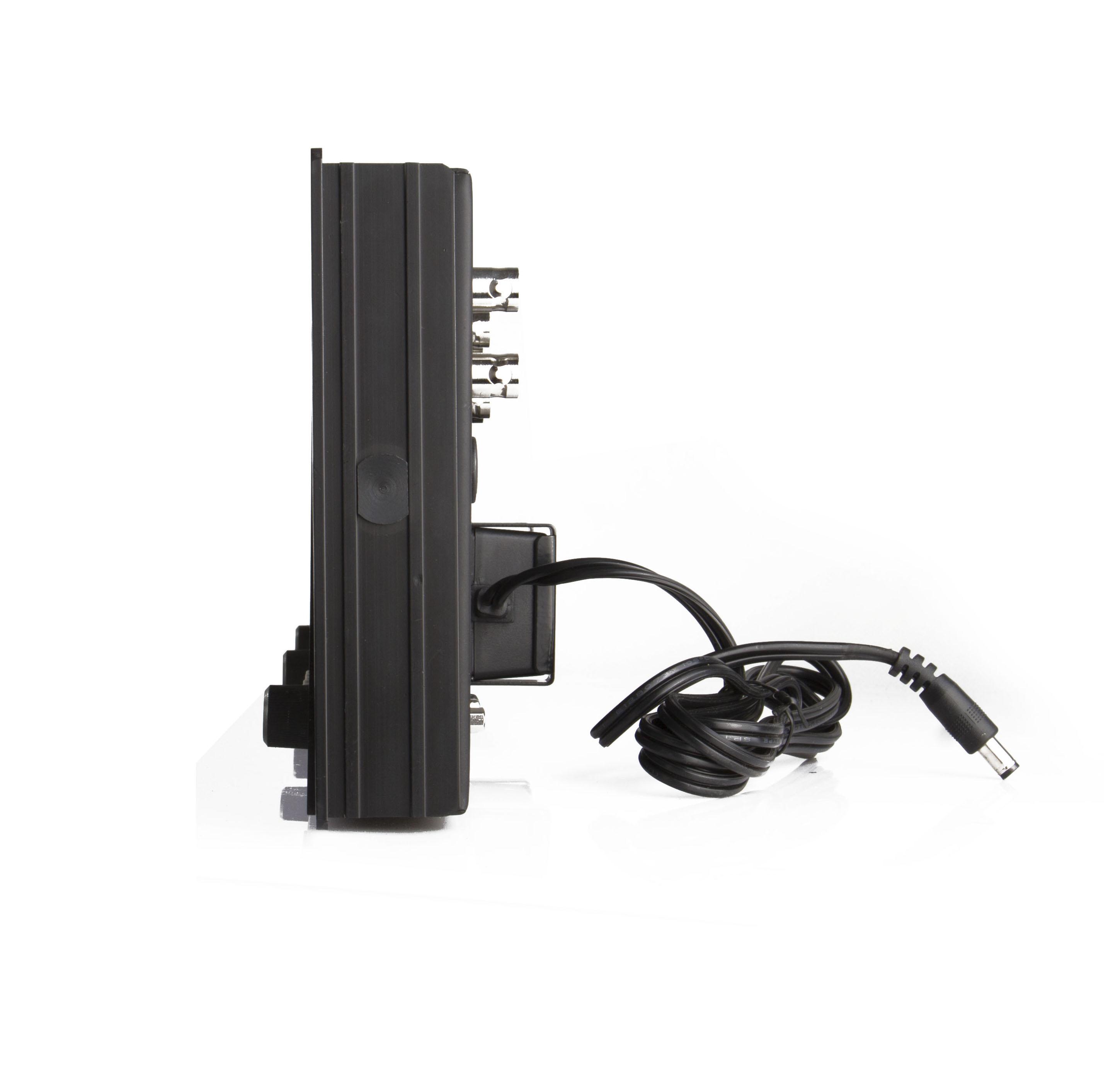

M-1051H cung cấp ổ cắm XLR 4 chân với đầu vào DC 6.5-17V cho cả 2 màn hình và một bộ chuyển đổi AC-DC được gắn ở mặt sau của màn hình.




Đèn TALLY 3 màu

Tín hiệu đầu vào DB-9

Đèn TALLY phía trước cho mỗi màn hình, với 3 màu hiển thị, và được điều khiển qua cổng DB-9 trên bảng điều khiển phía sau.





Cài đặt

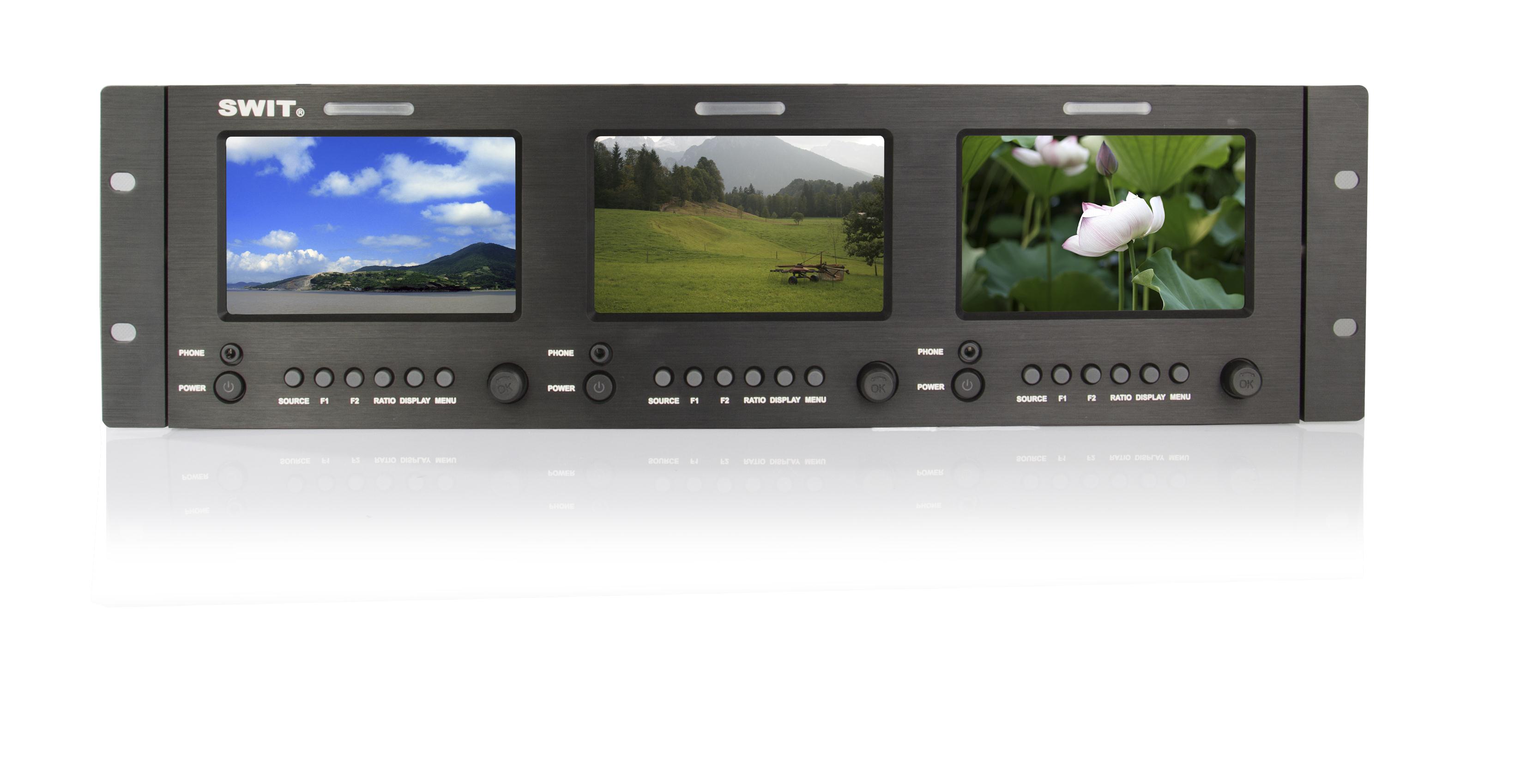

M-1051H có gá đỡ cố định 19 "chuẩn, có chiều cao 3U. Màn hình xoay lên và xuống  ± 30 ° khi cài đặt trên kệ.





Gói tiêu chuẩn

Gói chuẩn M-1051H bao gồm:

1 x Bộ tiếp hợp nguồn pin XLR 4 chân (A-PA02)
3 x Tấm bảo vệ màn hình LCD (A-PF07)









Phụ kiện đi kèm

  • 1x Bộ chuyển đổi nguồn 4-pin XLR (A-PA02)
  • 3x Tấm bảo vệ màn hình LCD (A-PF07)

Sản phẩm nên mua cùng

Kích thước 5 inch x 3
Kích thước hiển thị 108 x 65mm
Độ phân giải 800 x 480
Tỷ lệ khung hình 16:9 (điều chỉnh 4:3)
Độ sáng 350 cd/m2
Độ tương phản 500:1
Màu 16.77 Triệu màu
Góc nhìn Ngang: 140°
Dọc: 120°
Ngõ vào (1 màn) BNCx2 bao gồm: 3G/HD/SD-SDI x1, Composite x1
HDMI
Ngõ ra ( 1 màn) BNCx2 bao gồm: 3G/HD/SD-SDI x1 vòng lặp, Composite x1 vòng lặp
HDMI
3.5mm SDI, HDMI, âm thanh tương tự.
SDI SMPTE-425M: 1080p (60/ 59.94/50)
SMPTE-274M: 1080i (60/59.94/50) / 1080p (30/29.97/25/24/23.98)
SMPTE-RP211: 1080psf (30/29.97/25/24/23.98)
SMPTE-296M: 720p (60/59.94/50)
SMPTE-125M: 480i (59.94)
ITU-R BT.656: 576i (50)
CVBS NTSC∕PAL
HDMI 480i/576i/480p/576p, 1080i (60/59.94/50), 720p (60/59.94/50), 1080p (60/59.94/50/30/29.97/25/24/23.98)
Điện áp hoạt động Pin 6.5 to 17V DC
Điện năng tiêu thụ ≤24W
Nhiệt độ hoạt động 0°C~+40°C
Độ ẩm lưu trữ 10 đến 90%
Nhiệt độ lưu trữ -15 đến 60°C
Độ ẩm lưu trữ 10 đến 90%
Kích thước 483×132×42mm
Cân nặng 2.1kg
