SWIT M-1093H, Màn hình kiểm tra đôi 9 inch, độ phân giải Full HD (1920 x 1200), độ tương phản 800:1, ngõ vào ra 2K / 3G / HD / SD / SDI, HDMI, CVBS.

Mã sản phẩm: | 237 lượt xem
0 điểm | 0 đánh giá
Hiện trạng: Hàng có sẵn
Xuất xứ: SWIT - Trung Quốc
Bảo hành: 12 tháng
Tải catalog sản phẩm
SWIT M-1093H

M-1093H

2 màn hình LCD có gá đỡ 9 inch Full HD 3GSDI & HDMI Studio

◆ Màn hình LCD 9 inch tấm nền IPS (x2), độ phân giải 1920 × 1200, tỉ lệ tương phản 800:1

◆ Khung gá 19 inch 4U, có thể xoay ±30°

◆ 2K / 3G / HD / SD-SDI (x2), HDMI CVBS monitoring

◆ Dạng sóng đơn Y/Cb/Cr/R/G/B

◆ Bộ lọc âm thanh nhúng 2-ch với cảnh báo

◆ Chọn bất kỳ 2 kênh âm thanh để xuất ra

◆ Hỗ trợ lấy nét cao điểm (chuyển đổi màu đỏ / xanh dương)

◆ AFD, SDI Timecode, H / V độ trễ

◆ Màn hình TSL UMD và văn bản TALLY

◆ Đèn báo TALLY và điều khiển GPI

◆ Tỉ lệ 4: 3 / 13: 9/14: 9/15: 9 / 1.85: 1 / 2.35: 1

◆ Sai màu, R / G / B / Mono, vạch sọc vằn, thanh màu

◆ Đĩa gắn kết V-mount / Gold-mount tùy chọn

◆ Phần mềm nâng cấp qua USB

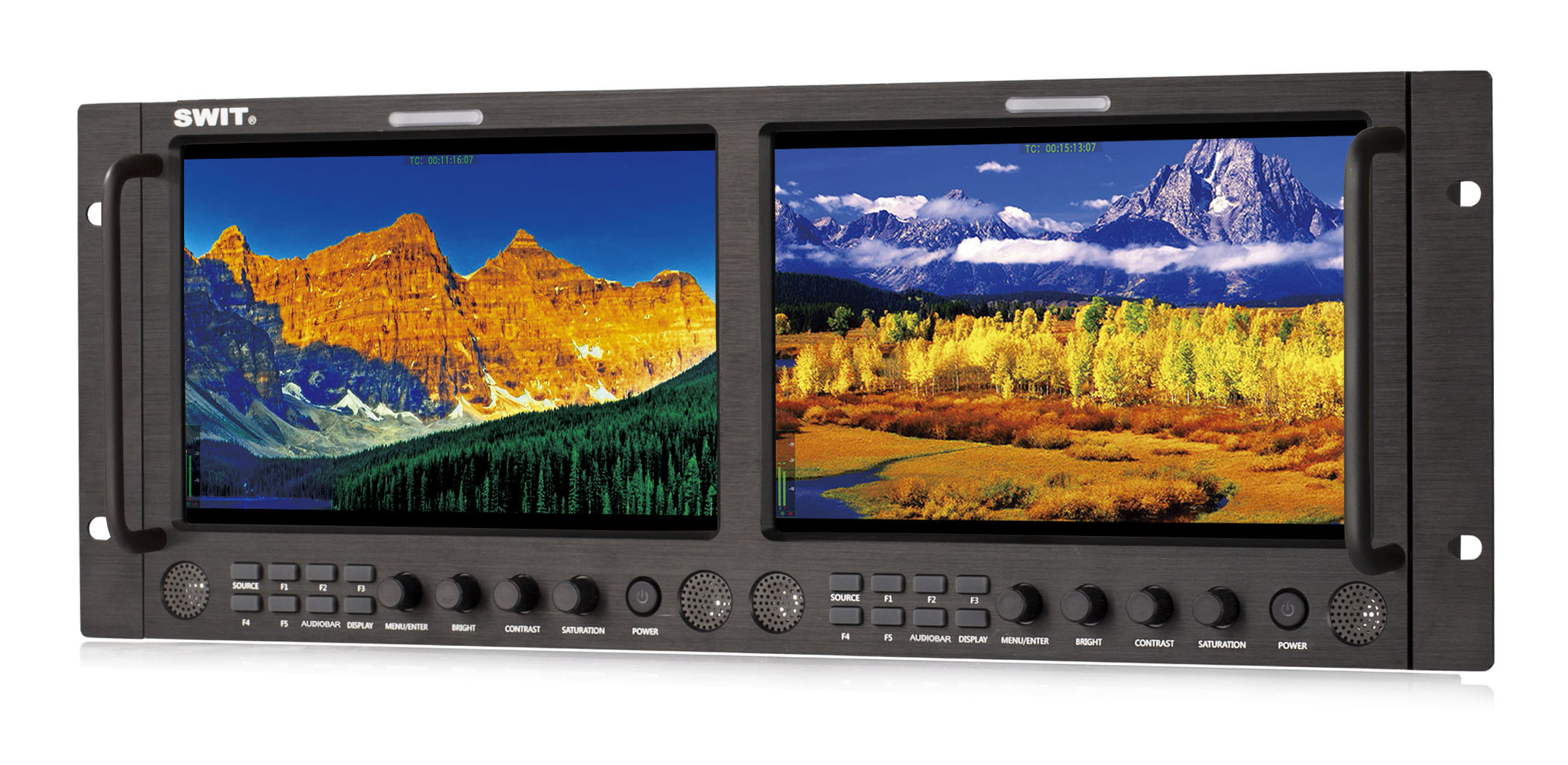

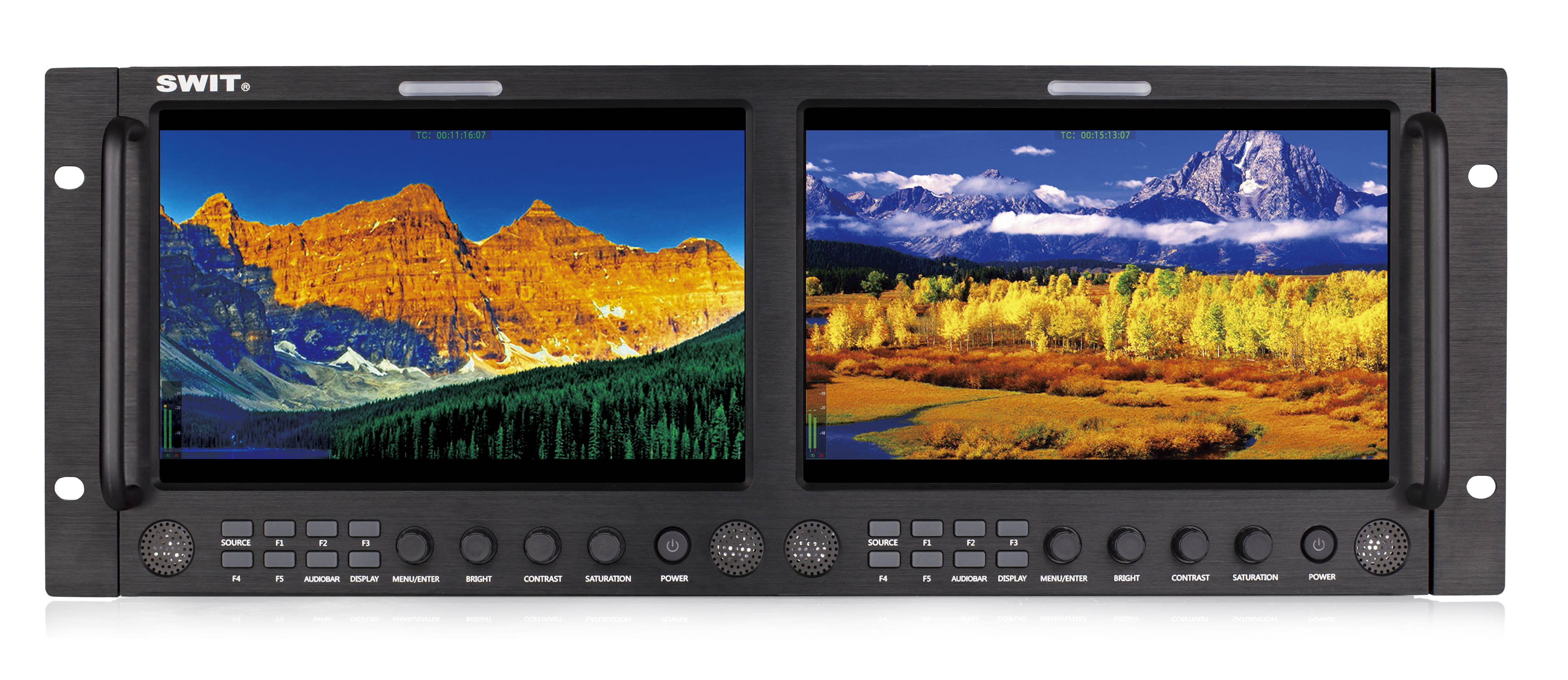

Màn hình đôi 9 inch

Tấm nền IPS LCD, đèn nền LED

M-1093F sử dụng 2 màn hình bảng điều khiển LCD IPS (In-Plane Switching) 9-inch, độ phân giải Full HD 1920x1200 và đèn nền LED. độ tương phản 800: 1 để tái tạo màu chính xác. Góc nhìn Ngang: 170 ° / Dọc: 170 °.






Đầu vào / đầu ra đa định dạng

SDI / HDMI / CVBS / Analog Audio

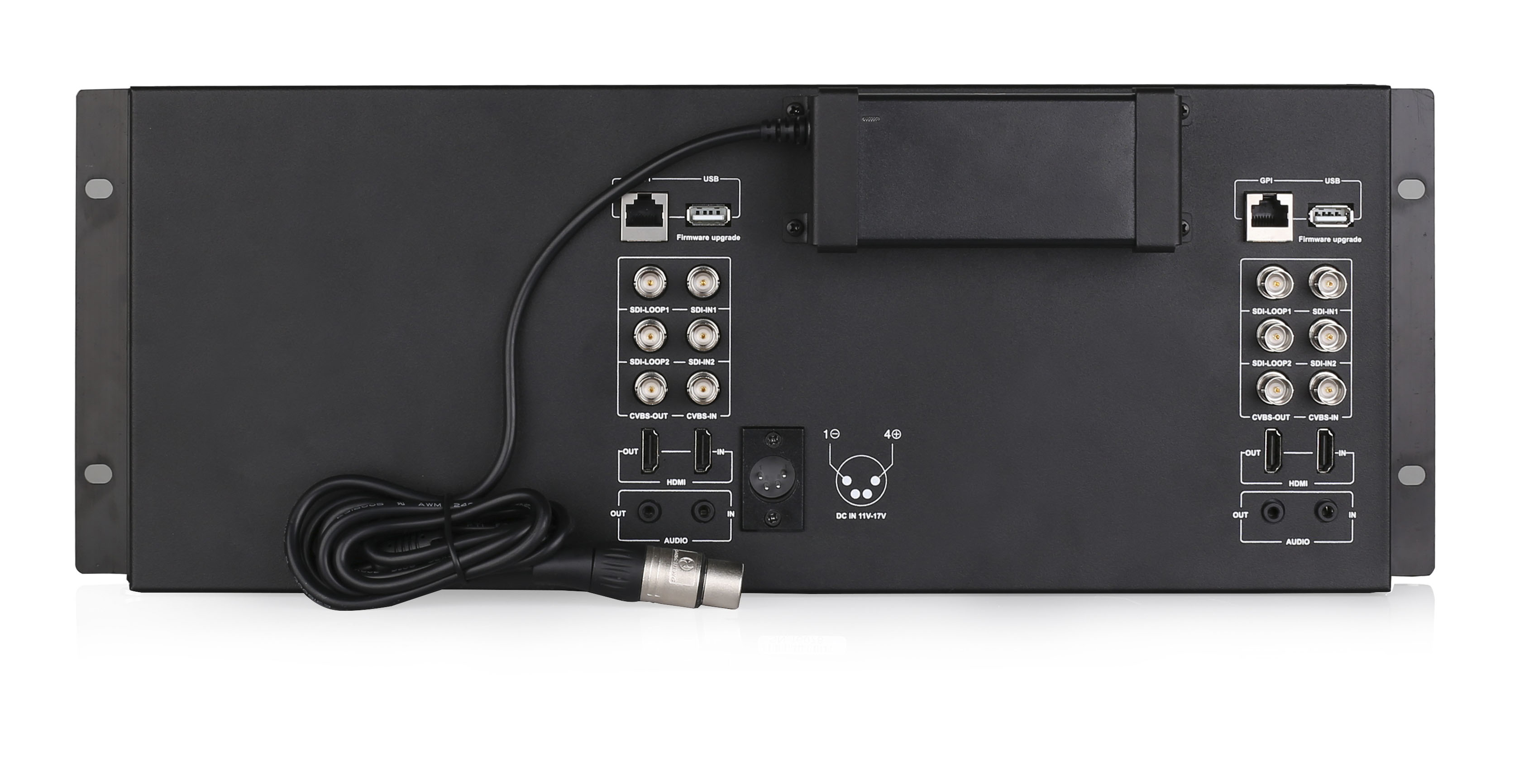

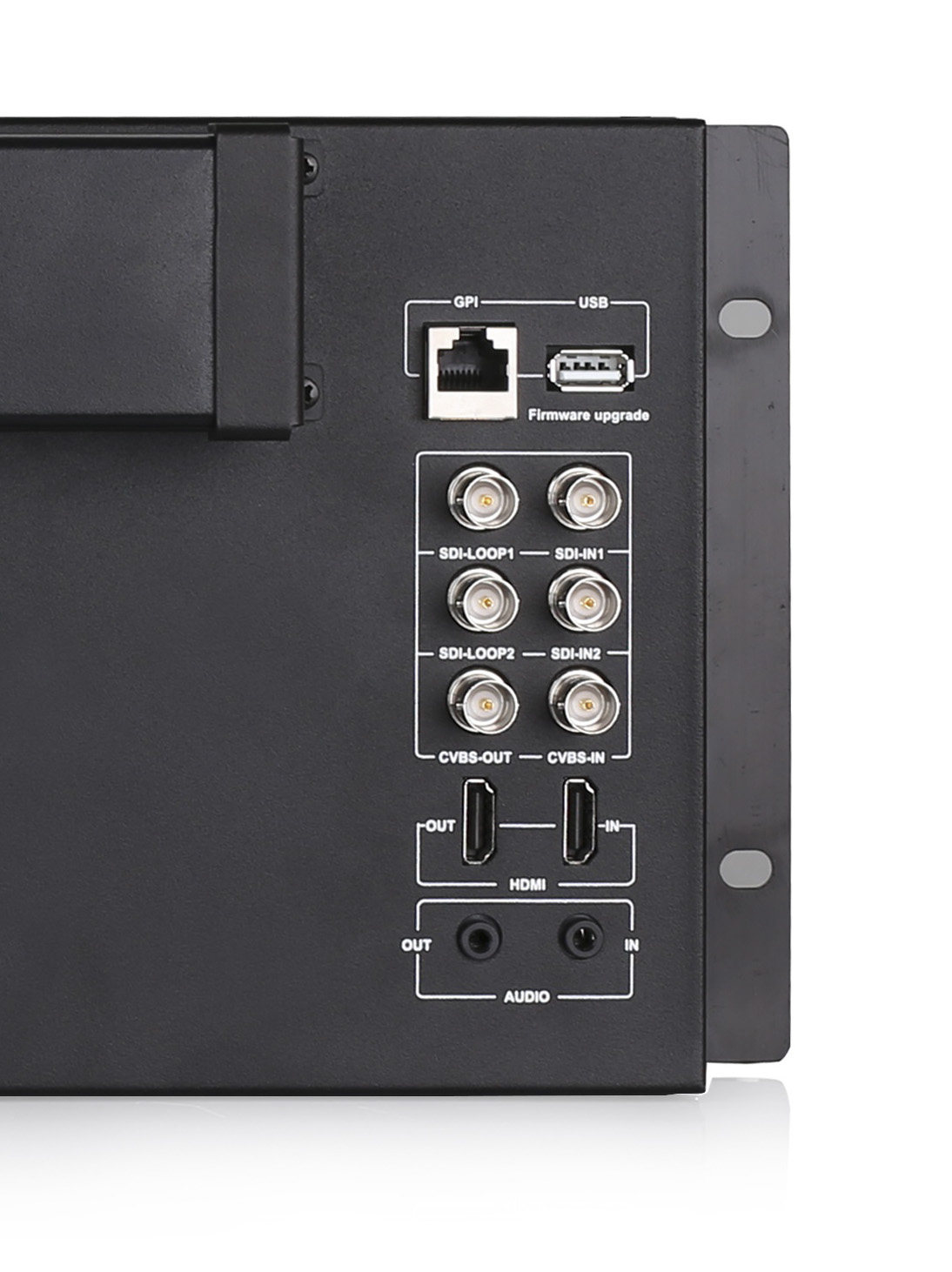

Mỗi màn hình LCD của M-1093H hỗ trợ:

Ngõ vào 2K / 3G / HD / SD-SDI × 2

Ngõ ra vòng lặp 2K / 3G / HD / SD-SDI × 2

Ngõ vào HDMI 1.3 × 1

Ngõ ra vòng lặp HDMI 1.3 × 1

Ngõ vào CVBS × 1

Đầu ra CVBS vòng lặp × 1

Đầu vào âm thanh tương tự 3.5mm × 1

Đầu ra âm thanh tương tự 3.5mm × 1





Hỗ trợ phân tích Video

Waveform / Phạm vi vector / Histogram

M-1093F hỗ trợ phân tích video bao gồm: Waveform (Y / Pb / Pr / R / G / B), Vector, Histogram (R / G / B / Y), để cung cấp thông tin chất lượng video kỹ thuật số (Luma, Color , độ bão hòa, vv) cho các mẫu, và các mẫu có thể được bật / tắt riêng, chọn vị trí hiển thị (lên / xuống / trái / phải), kích thước, màu sắc, và mờ.









Đứng, R / G / B / Mono, Zebra, Màu giả







Timecode, Độ trễ H / V, AFD, dấu tích kích thước





Nâng cấp Firmware USB

Màn hình cung cấp cổng USB tiêu chuẩn trên bảng điều khiển phía sau, để nâng cấp firmware. Người dùng có thể tải tập tin firmware mới nhất vào thanh USB và trực tiếp cắm vào màn hình M-1093F để nâng cấp mà không cần kết nối máy tính.



Nhiều nguồn điện

Bộ sạc AC / gắn kết V-mount / Gold-mount

M-1093F cung cấp ổ cắm XLR 4 chân với đầu vào nguồn DC 6,5-24V cho cả hai màn hình. Một bộ chuyển đổi AC-DC được gắn ở mặt sau của màn hình.






Cài đặt

M-1093F là giá đỡ cố định 19 ", 4U chiều cao. Màn hình xoay lên xuống ± 30 ° khi đặt trên kệ.



Hiển thị UMD và Text-Tally

Giao thức TSL 3.1 / 4.0

M-1093H hỗ trợ hiển thị UMD và Text-Tally của giao thức TSL 3.1 / 4.0, với lựa chọn địa chỉ TSL 1-126 và hiển thị tối đa 8 ký tự. Ngõ vào tín hiệu UMD / TALLY qua cổng RJ45 (RS485) trên bảng điều khiển phía sau của màn hình.







Theo dõi âm thanh nhúng

2-ch có báo động

M-1093H hỗ trợ các thiết bị âm thanh nhúng SDI-2ch / HDMI-2ch và hiển thị âm thanh Analog 2-ch, có đánh dấu và thông tin cảnh báo bất thường. Vị trí mẫu đo âm thanh có thể được chọn từ một trong bốn góc và có thể chọn các điểm đánh dấu tỷ lệ, thông tin cảnh báo và mờ của mẫu đồng hồ đo âm thanh.



Gói sản phẩm phụ kiện tùy chọn

S-1093H cung cấp gói đơn giản và gói cao cấp để lựa chọn.

Gói đơn giản bao gồm:

M-1093H cung cấp các phụ kiện sau đây theo gói tiêu chuẩn:

1x Bộ nguồn sạc AC-DC, XLR 4-pin

2x tấm dán bảo về màn LCD





Phụ kiện đi kèm

  • 1x Nguồn chuyển đổi 4 pin XLR
  • 2x Tấm dán bảo vệ màn hình

Sản phẩm nên mua cùng

Kích thước 9 inch x 2
Kích thước hiển thị 191.52×119.70mm
Độ phân giải 1920 x 1200
Tỷ lệ khung hình 16:9 (điều chỉnh 4:3)
Độ sáng 450 cd/m2
Độ tương phản 800:1
Màu 16.77 Triệu màu
Góc nhìn Ngang: 170°
Dọc: 170°
Ngõ vào BNCx3 bao gồm: 2K/3G/HD/SD-SDIx2, Composite x1
HDMI
Âm thanh tương tự
Ngõ ra BNCx3: 2K/3G/HD/SD-SDI loop x2, Composite loop x1
HDMI loop
SDI, HDMI, Âm thanh tương tự
SDI SMPTE 2048-2: 2048 x 1080p (23.98/24/25/29.97/30/50/59.94/60) / 2048 x 1080i (50/59.94/60)
SMPTE-425M: 1080p (60/ 59.94/50)
SMPTE-274M: 1080i (60/59.94/50) / 1080p (30/29.97/25/24/23.98)
SMPTE-RP211: 1080psf (30/29.97/25/24/23.98)
SMPTE-296M: 720p (60/59.94/50)
SMPTE-125M: 480i (59.94)
ITU-R BT.656: 576i (50)
CVBS NTSC∕PAL
HDMI 480i/576i/480p/576p, 1080i (60/59.94/50), 720p (60/59.94/50), 1080p (60/59.94/50/30/29.97/25/24/23.98)
Điện áp hoạt động Pin 6.5 to 24 V DC
Điện năng tiêu thụ ≤36W
Nhiệt độ hoạt động 0°C~+40°C
Độ ẩm lưu trữ 10 đến 90%
Nhiệt độ lưu trữ -15 đến 60°C
Độ ẩm lưu trữ 10 đến 90%
Kích thước 484×177×112.8mm
Cân nặng 2.8kg
