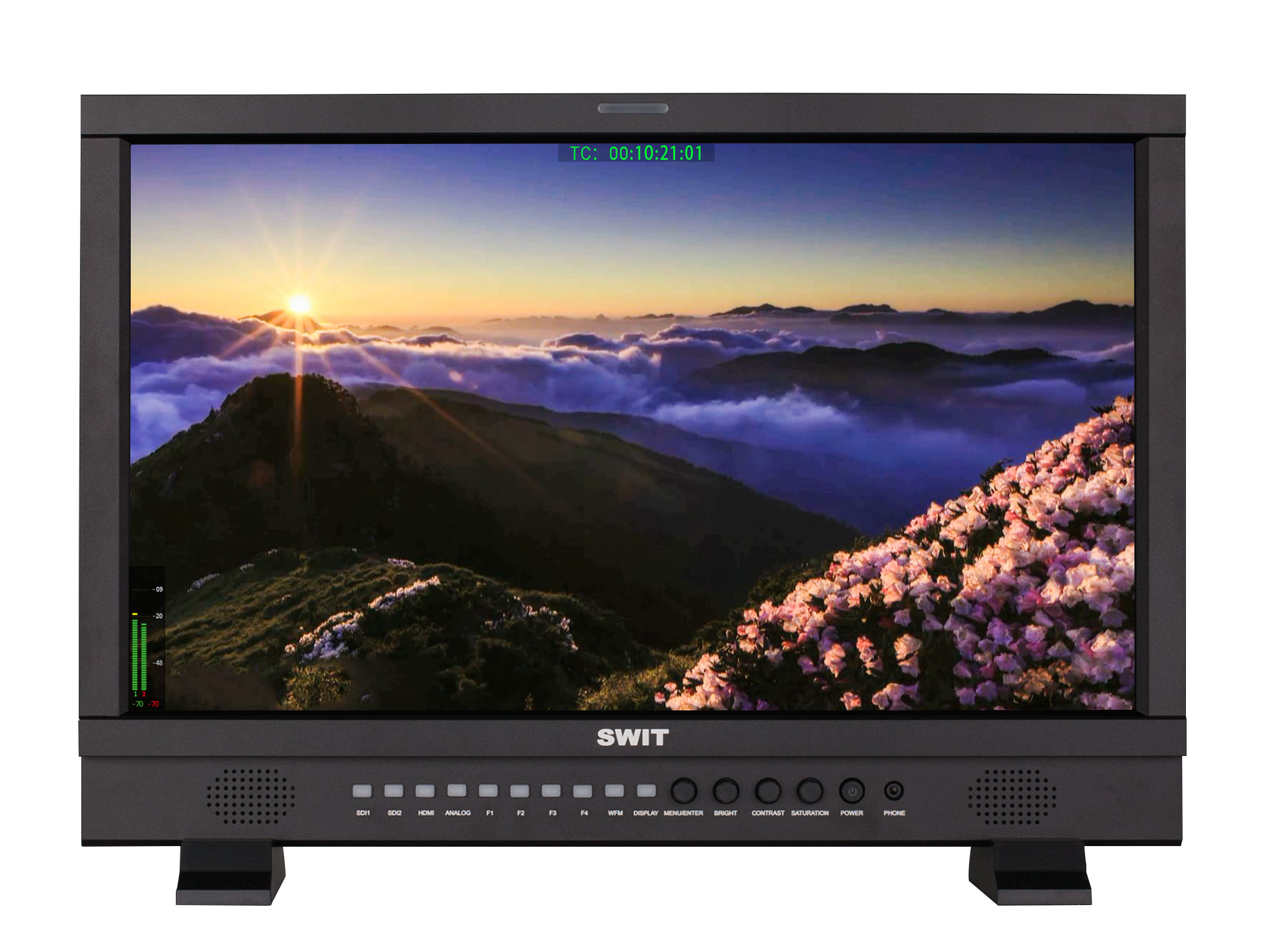

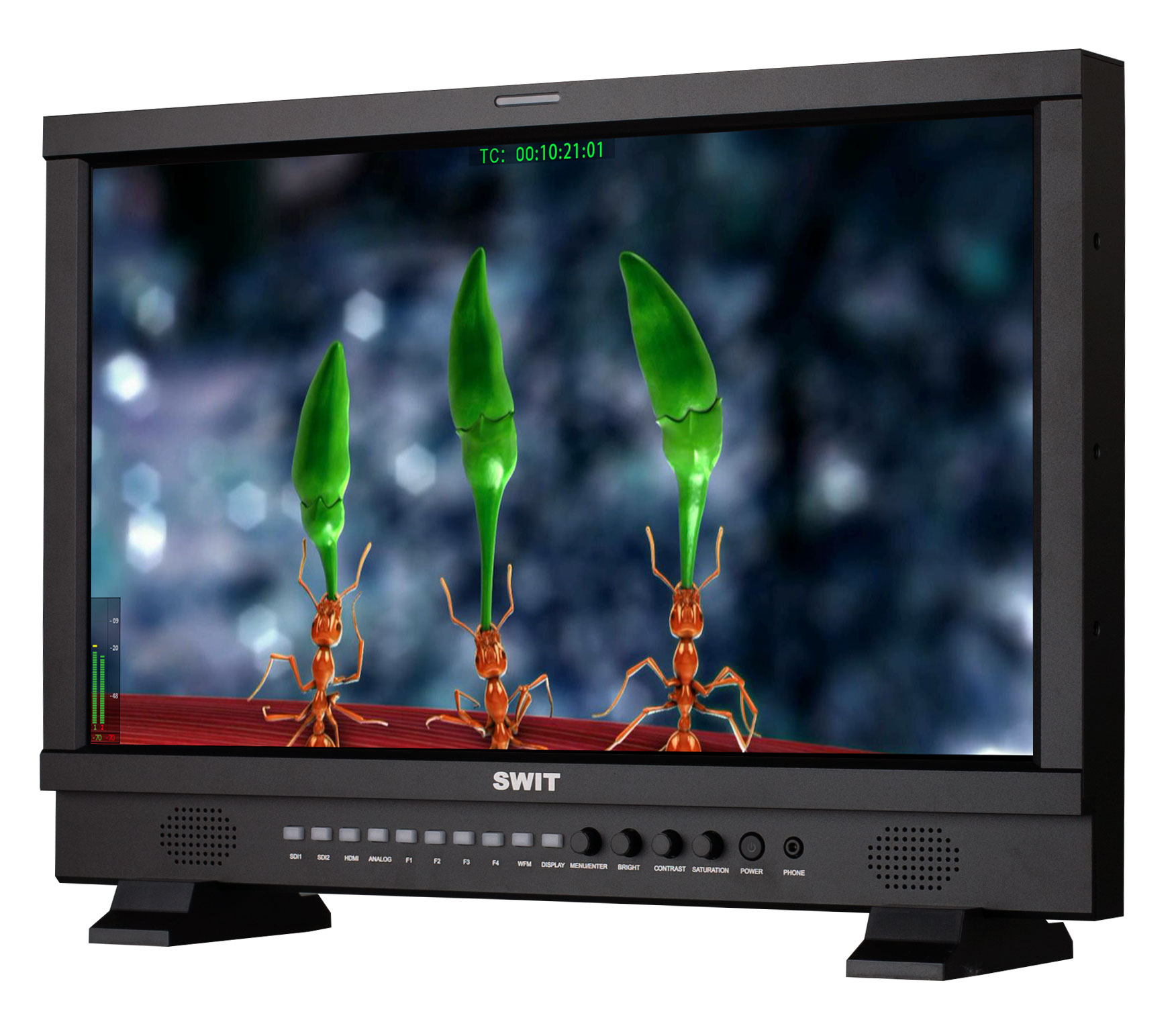

SWIT S-1223H, màn hình LCD 21,5-inch Full HD 1920×1080, 2K/3G/HD/SD-SDI( x2 ), HDMI, gồm chân đế, TSL UMD (tuỳ chọn gá pin Gold mount hoặc V-mount)

Mã sản phẩm: S-1223H | 240 lượt xem
0 điểm | 0 đánh giá
Hiện trạng: Hàng có sẵn
Xuất xứ: SWIT - Trung Quốc
Bảo hành: 12 tháng
Tải catalog sản phẩm
SWIT S-1223H

Giới thiệu SWIT S-1223H


Màn hình LCD Full HD 21,5-inch

◆ Màn hình LCD 21,5-inch ,độ phân giải 1920 × 1080

◆ 2K / 3G / HD / SD-SDI (x2), HDMI

◆ Y / Pb / Pr, VGA, giám sát CVBS

◆ Bộ lọc âm thanh nhúng 2-ch với cảnh báo

◆ Chọn bất kỳ 2 kênh âm thanh để xuất ra

◆ Hỗ trợ lấy nét cao điểm (chuyển đổi màu đỏ / xanh dương)

◆ AFD, Timecode, H / V độ trễ

◆ Màn hình TSL UMD và văn bản TALLY

◆ Marker 4: 3, 13 : 9, 14: 9, 15: 9, 1.85: 1, 2.35: 1

◆ Kiểm soát ánh sáng trước / sau TALLY và GPI

◆ V-mount, G-mount hoặc snap-on DV

◆ Nâng cấp firmware qua USB





Màn hình LCD Full HD Studio 21.5 inch

Màn hình AFF-IPS LCD, đèn nền LED

SWIT S-1223H/S sử dụng bảng điều khiển LCD IPS (In-Plane Switching) Kích thước 21.5-inch độ phân giải Full HD 1920x1080 và đèn nền LED Độ tương phản 1000: 1 để tái tạo màu chính xác. Góc nhìn: Ngang: 178 ° / Dọc: 178 °.















           Đầu vào / đầu ra đa định dạng

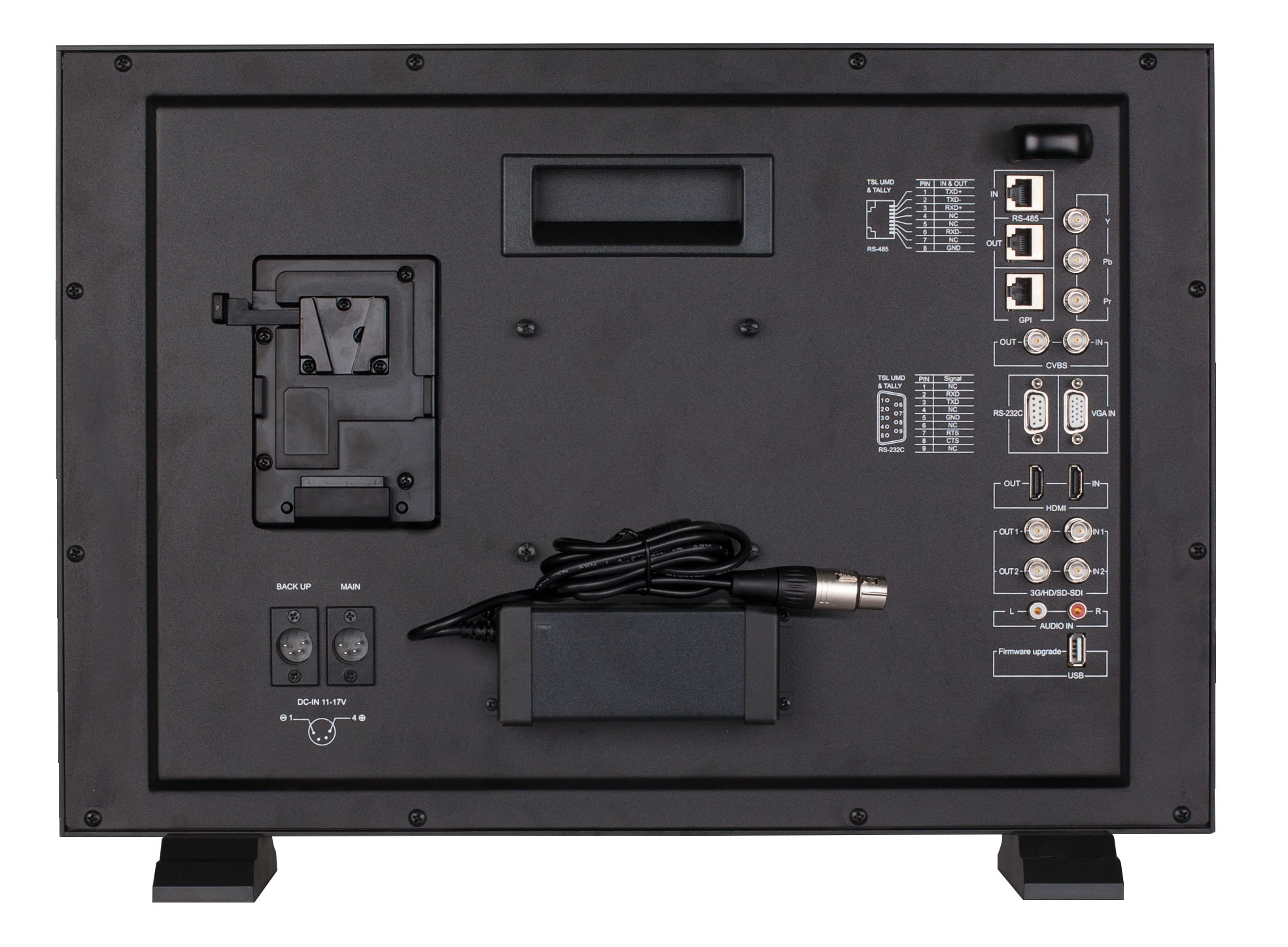

              SWIT S-1223H/S hỗ trợ:

  •                 Ngõ vào 2K / 3G / HD / SD-SDI × 2
  •                 Ngõ vào HDMI × 1
  •                 Ngõ vào HDMI × 1
  •                 Ngõ vào YUV × 1
  •                 Ngõ vào VGA 1
  •                 Ngõ vào CVBS × 1
  •                 CVBS Vòng lặp × 1
  •                 Ngõ vào RS485 UMD × 1
  •                 Ngõ ra RS485 UMD × 1
  •                 Ngõ vào RS232C UMD × 1
  •                 Ngõ vào RS485 GPI × 1
  •                 Ngõ vào âm thanh tương tự L / R × 1



 Âm thanh kỹ thuật số

Hiển thị 2 kênh âm thanh + âm thanh cảnh báo theo SDI / HDMI

SWIT S-1223H/S hỗ trợ hiển thị 2 kênh âm thanh đầu vào SDI/HDMI.

Cột âm thanh có màu xanh và sẽ chuyển sang màu vàng khi vượt

quá -20dB. Chuyển sang màu đỏ khi vượt quá -9dB. Âm thanh ch-1 và ch-2 được nhúng vào lần tiếp theo có thể được xuất ra qua ổ

cắm tai nghe 3,5mm và loa. Nếu giá trị âm thanh quá thấp hoặc

không có âm thanh nhúng, nó sẽ hiển thị "MUTE" hoặc

"UNLOCKED" trong cột âm thanh.











UMD và Text-Tally Hiển thị

Giao thức TSL 3.1 / 4.0

S-1223H Studio hỗ trợ hiển thị văn bản UMD và Text-Tally của giao thức TSL 3.1 / 4.0,với lựa chọn địa chỉ TSL 1-126 và hiển thị tối đa 8 ký tự.

Ngõ vào tín hiệu UMD / TALLY qua cổng R232C (RS485) và ngõ ra tín hiệu qua cổng RS485 trên bảng điều khiển phíasau của màn hình.



Peaking, R/G/B Mono, Zebra, False color





Timecode, H/V delay, AFD, Scale Markers





Nâng cấp Firmware qua USB

Màn hình cung cấp cổng USB tiêu chuẩn trên bảng điều khiển phía sau để nâng cấp firmware.

Người dùng có thể tải tập tin firmware mới nhất vào USB Chèn trực tiếp vào màn hình SWIT S-1223H/S để nâng cấp, mà không cần kết nối máy tính.















Nhiều nguồn điện

Bộ tiếp hợp AC / gắn kết V-mount / vàng

S-1223H cung cấp ổ cắm XLR 4 chân với đầu vào nguồn DC 11-17V

Bảng gắn V-mount hoặc Gold để sử dụng ngoài trời.









Đèn 3 màu TALLY

Tín hiệu đầu vào RS485

Có đèn TALLY phía trước và phía sau có màu đỏ, xanh lục và vàng.

Người dùng có thể định rõ các chân của cổng RS485 để điều khiển đèn TALLY.

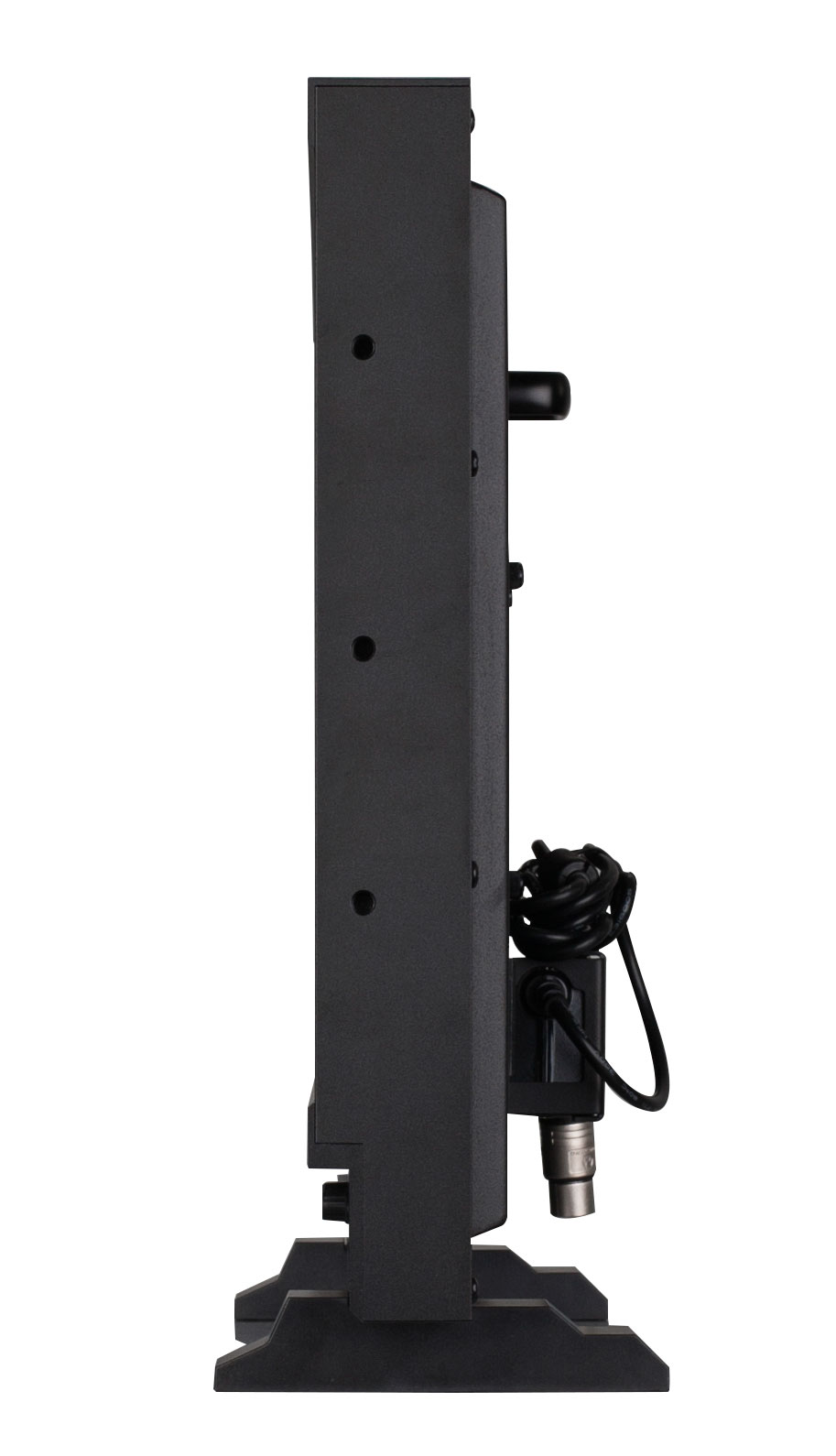

Kích thước







Gói sản phẩm phụ kiện tùy chọn



S-1223H cung cấp gói đơn giản và gói cao cấp để lựa chọn.

Gói đơn giản bao gồm:

2x Chân đế

1x Bộ nguồn sạc AC-DC, XLR 4-pin







Phụ kiện đi kèm

  • 2x Chân đế
  • 1x Bộ nguồn sạc AC-DC, XLR 4-pin

Sản phẩm nên mua cùng

Màn hình

Kích thước 21,5 inch
Kích thước hiển thị 477 x 268mm
Độ phân giải 1920 x 1080
Tỷ lệ khung hình 16:9 (điều chỉnh 4:3)
Độ sáng 250 cd/m2
Độ tương phản 1000:1
Màu 16.77 Triệu màu
Góc nhìn Ngang: 178°
Dọc: 178°
Ngõ vào

2 Ngõ BNC: 2k/3G/HD/SD-SDI

2 Ngõ BNC: CVBS

3 Ngõ BNC: Y/Pb/Pr

1 Cổng HDMI

2 Cổng RS485 bao gồm: 1 cổng GPI, 1 cổng UMD

1 Cổng RS232C: UMD

1 Cổng VGA

1 Cổng 3.5mm RCA: L/R audio input

1 USB (firmware upgrade)

Đầu ra

2 Cổng BNC: 2K/3G/HD/SD-SDI lặp vòng

1 Cổng BNC: CVBS lặp vòng

1 Cổng RS485: UMD

1/8" (3.5 mm): SDI/HDMI đầu ra âm thanh nhúng HDMI và đầu ra âm thanh tương tự

SDI SMPTE 2048-1: 2011: 2048 x 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
SMPTE-425M: 1080p (60/ 59.94/50)
SMPTE-274M: 1080i (60/59.94/50) / 1080p (30/29.97/25/24/23.98)
SMPTE-RP211: 1080psf (30/29.97/25/24/23.98)
SMPTE-296M: 720p (60/59.94/50)
SMPTE-125M: 480i (59.94)
ITU-R BT.656: 576i (50)
Y/Pb/Pr 480i/ 576i / 480p / 576p, 720p (50/60), 1080i (50/60), 1080p (50/60)
VGA 640×480 / 800×600 / 1024×768 / 1152×864 / 1280×768, 1280×960 / 1280×1024 / 1600×1200
HDMI 480i/576i/480p/576p, 1080i (60/59.94/50), 720p (60/59.94/50), 1080p (60/59.94/50/30/29.97/25/24/23.98)
Điện áp hoạt động AC: 100V-240V DC: 11V-17V
Điện năng tiêu thụ ≤32W
Nhiệt độ hoạt động 0°C~+40°C
Độ ẩm lưu trữ 10 đến 90%
Nhiệt độ lưu trữ -15 đến 60°C
Độ ẩm lưu trữ 10 đến 90%
Kích thước 525×358×87mm
Cân nặng 6,2Kg
